HP 3버튼 마우스 M-U0013-O 수리!

Leo_리오 2024. 9. 3. 19:02

이제는 레어템, 3-button 마우스

현재 다니는 회사는 CATIA라는 설계 프로그램을 사용한다. CATIA를 사용 할 때에는 3버튼 마우스를 사용하는것이 편리하다. 종종 디자인 작업 툴이나 설계 툴에서는 이런식으로 3버튼 마우스를 사용하는것이 편할 때가 있다.

회사에서는 내가 설계직으로 배치받자 삼성의 스크롤 마우스와, HP의 3버튼 마우스를 1개씩 지급했다. 그리고 이 마우스가 HP의 M-U0013-O 모델이다. 현재는 단종된 모델이고. 이 마우스의 버튼이 고장나 최근 문제가 생겼다.





문제

이 마우스를 잘 사용하다가 최근 문제가 발생했다. 마우스 버튼을 누르고 있어도 자꾸 클릭상태가 해제되는 것이다. 대표적으로 드래그 & 드롭을 사용할 수가 없게 되었다. 클릭이 해제되니 드래그를 하다가 선택된 개체를 놓치는 일이 발생하는 것이다. 이 문제는 좌클릭 뿐 아니라 우클릭에서도 똑같이 발생했다. 세 버튼이 동시에 고장이 날 수가 있나? 하는 마음에 마우스의 메인보드 고장을 의심하며 새 마우스를 구입하려는 생각을 먼저 했다.

하지만 문제는 3버튼 마우스가 이제는 찾아보기 힘들다는 점, 더욱이 현재 사용하는 모델은 단종되어 더이상 구할 수 없다는 것이었다. 그래서 직접 수리를 하기로 했다.

온라인을 찾아보니 중저가 마우스의 고질문제가 마우스 버튼 수명 문제인듯 했다. 아니 그래도 그렇지 세 버튼이 동시에 고장난다고? 블로그들을 찾아보니 이런사례는 심심찮게 발생하는 것 같았다. 버튼만 교체하면 깔끔히 해결되는 사례가 부지기수였다. 그래서 나는 마우스 버튼을 찾아봤고 생각보다 부품가가 저렴해서 직접 수리를 결정했다. 마우스 수리업체 의뢰도 생각했는데 3만원 이상의 비용도 들고 마우스 수리점이 송파에서 찾아보기가 쉽지 않았다.

최근 TTC골드(신형)이라는 버튼을 많이 사용하는 것 같았다. 무려 3000만 클릭을 할 수 있다고 하는군. 참고로 원래 장착된 버튼은 옴론으로 알고 있다. 아마 500만~1000만 클릭 일듯...





재료

내가 가진거라곤 다이소에서 구입한 납땜 인두와 땜납이었다. 그리고 버튼을 6,000원정도 주고 3개를 구입했다. 마지막으로 기존의 버튼을 제거해야 하므로 납 흡입기를 구입했다. 흡입기는 네이버 페이에서 개당 1,000원정도 하는 제품을 구입했다.

1. 버튼 : G마켓의 일렉트로 마켓 - 마우스 수리용버튼 스위치(TTC골드)
2. 납 흡입기 : hacc 납흡입기 (930원 2024년8월말 기준)

인두기와 땜질용 납은 다이소에서 구매.



수리

우선 마우스 하단의 스크류 볼트를 제거한다.



그리고는 스크류를 제거한 마우스 뒷부분을 살짝 들어 올리고, 전방 2 포인트를 뒤쪽으로 순차적으로 땡겨 걸림 구조를 탈거한다. ①을 들어올리고 좌우로 상단 커버를 틀어 ②의 각 1점씩 총 2 포인트를 탈거하면 되겠다.

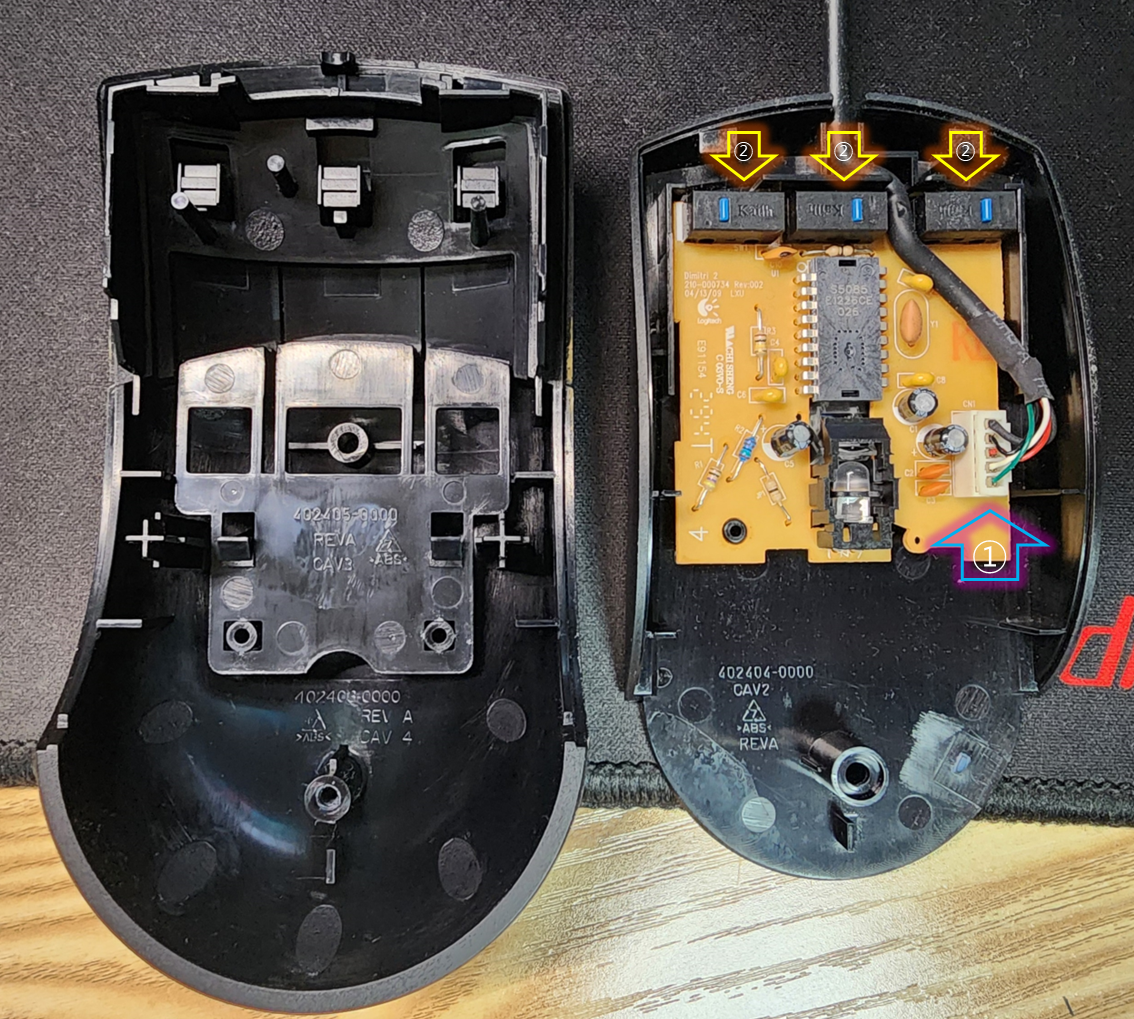

열어보면 메인보드를 확인할 수 있다. 작은 롱노즈로 전원선(①)을 뽑아주면 작업이 수월하다. 그리고 ②의 스위치들을 제거한 후 새 제품으로 갈아끼워줘야 한다. 이때 주의 할 점은 스위치의 방향을 잘 확인해야 한다는 것이다. 스위치를 제거하면 기판에도 스위치 방향이 그려져 있으니 너무 걱정하진 않아도 된다.



인두로 기존의 스위치 다리에 열을 충분히 가한 후 납 흡입기를 이용해 쪽쪽 빨아내면 아래와 같이 깔끔하게 스위치를 제거할 수 있다. 그러고는 다시 방향에 맞춰 스위치를 납땜하면 끝. (아래 그림 참고)



주의 할 점은, 스위치를 납땜할 때 납땜의 크기를 크게하면 안된다는 것. 나의 경우 우측버튼 아래 땜을 조금 크게 했더니 기판을 다시 마우스에 올렸을 때 면착이 되지 않고 들뜨는 현상이 발생했다. 그 상태에서 마우스를 조립하면 들뜬 쪽의 버튼이 항상 눌려있는 현상이 발생한다. 눈물을 머금고 다시 마우스를 개복해 땜납은 제거하고 다시 납땜하는 재수술을 거쳐 마우스를 부활시켰다.

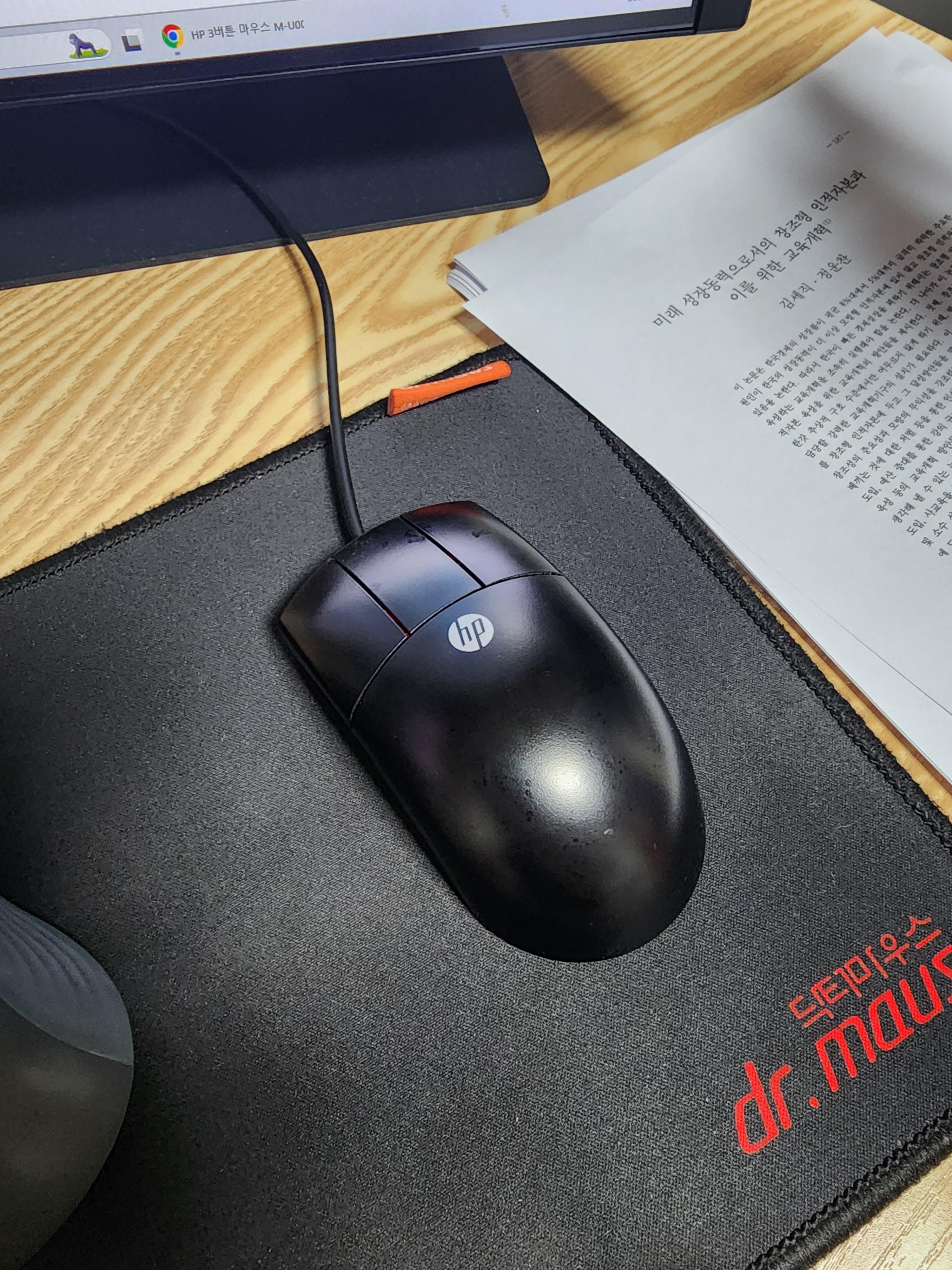

잘 작동한다. 이제 3000만번 클릭 할 때 까지 다시 잘 사용할 수 있겠어. 3버튼 마우스를 구하기 힘드니 당분간은 계속 부품을 바꿔가며 사용해야 될 판이다. 메인 칩셋만 안죽으면..

나같은 레어템 유저들을 위해 이 글을 바친다.
